P450 AIS-B Otomatik Tanımlama Sistemi

PAVO AIS KLAS B CİHAZI

Pavo P450 AIS Cihazı Özellikleri

• Uluslararası Denizcilik Örgütü (IMO) ve Uluslararası Elektroteknik Komite (IEC) tarafından belirlenmiş standart Klas-B”CS” AIS Transponder Cihazı özelliklerini sağlamaktadır.
• AIS Kıyı Baz İstasyonları tarafından yayınlanan bilgilendirme, trafik organizasyonu uygulamaları, yasak bölgeler, hız tahdidi, hız aşımı uyarısı ve kısıtlı bölgelere giriş çıkış gibi bildirimleri almakta, istenen kuralları uygulayabilmekte ve kuralların ihlali durumunda ilgili mesajları üretip yayınlayabilmektedir.
• P450 AIS-B OTS 2 W ve 12,5 W verici gücünde yayın yapabilmektedir. Çıkış gücü ayarı AIS Kıyı Baz İstasyonları tarafından uzaktan kontrol edilmekte olup, istendiğinde tanımlanan bölgeler içinde çıkış gücü değişimi otomatik olarak sağlanabilmektedir. SRM Mesajlarının iletilmesinde daima 12,5 W çıkış gücü kullanılmaktadır.
• Herhangi bir nedenle sistemin enerjisinin kesilmesi durumunda, kesinti öncesi en son pozisyon ve zaman bilgisi saklanmakta ve kıyı baz istasyonuna raporlanmaktadır.
• Son 48 saatlik zaman dilimi içinde 5 saniye hassasiyetinde pozisyon, hız ve zaman bilgileri ile son 15 günlük tüm OTS mesajları ve varsa alarmları saklanabilmektedir.
• ÖTVsiz yakıt kullanan gemiler için, P450 AIS-B OTS ÖTVsiz yakıt kullanımı hesaplamakta ve T.C. Denizcilik Müsteşarlığı’na AIS Transponder’ı veya Kontaksız Akıllı Kart üzerinden raporlamaktadır.
• NMEA 0183 formatını destekleyen her türlü ECS ve ECDIS tabanlı Elektronik Harita Sistemleri ile çalışabilmektedir.
• T.C. Denizcilik Müsteşarlığı’nca belirlenmiş Balıkçı Tekneleri OTS Kullanım Talimatı’na uygundur.
• Kaza, arıza, yangın ve sağlık problemleri gibi özel durumlarda, AIS Transponder’ı üzerinden bilgilendirme mesajlarını gönderebilmekte ve bu özel durum bilgisi sesli ve ışıklı uyarı ile de verilmektedir.
• Çevredeki OTS donanımlı deniz araçlarıyla olası çatışma denetlenir ve koşullar oluştuğunda, kullanıcı görsel, sesli ve ışıklı uyarılmaktadır.
• Her türlü çevre ve deniz şartlarında kesintisiz ve sorunsuz çalışmaktadır.

• Pavo P450 AIS Cihazı Teknik Özellikler

• VHF Alıcı-Verici
• Alıcı Sayısı 3 (2 adet bağımsız alıcı, 1 adet DSC zaman paylaşımlı)
• Verici Sayısı 1
• Hassasiyet, 20% MER < -107 dBm AIS 25 kHz için
• Frekanslar 156,025 – 162,025 MHz
• Taşıyıcı Gücü  2 ve 12,5 W
• Kanal Aralığı 25 kHz
• Veri Hızı GMSK 9600 bps / FSK 1200 bps
• Kanal Seçim Süresi < 26 ms
• Modülasyon GMSK (AIS TDMA ) / AFSK (DSC, sadece RX)
• RX – TX Dönüş Süresi < 1 ms
• GPS Alıcı
• Alıcı 12 kanal (DGPS’e hazır)
• L1 Taşıyıcı Frekansı 1575,42 MHz
• Güncelleme Sıklığı 1 Hz
• Pozisyon Hassasiyeti (SA kapalı) Pozisyon < 5 m DGPS Pozisyon < 10 m GPS
• Elektrik Arabirimleri
• Güç 12 VDC, 2+7,5 AMAX (26 W)
• Programlama (RS232 IN/OUT)
• Harici GPS ve DGNSS düzeltme girişi (RS232) RTCM-SC-104
• Görüntü Birimi (RS232 IN/OUT) IEC 61162-2
• Sensor Arabirimi 1 – 3 (RS485 IN) IEC 61162-1 veya -2
• ÖTVsiz Yakıt Takip Ünitesi
• Kontaksız Akıllı Kart Okuyucu Ve Yazıcı ISO/IEC 14443
• Çevresel Şartlar
• Korunmuş Çevre Şartı (IEC 60945)
• Çalışma Sıcaklığı -15°C ile +55°C arası
• Standartlar
• ITU-R M.1371-1
• IEC 62287-1 (Sınıf B)
• IEC 61162-1/2 Edition 2 (NMEA 0183, Sürüm 3.0)
• IEC 61108-1 Edition 2 (Opsiyon)
• IEC 60945 (Baskı 4)
• ITU R M.1371-1 hakkında IALA Teknik Açıklamaları
• AIS’de IALA Kuralları

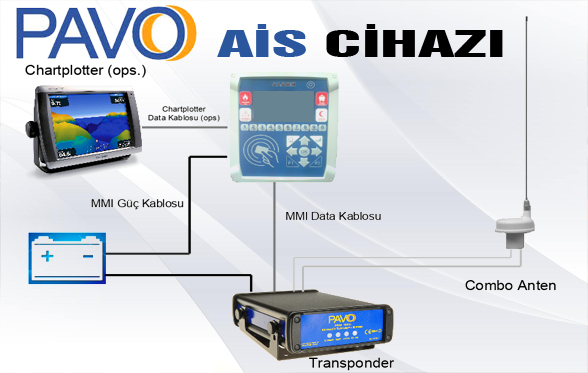

• Aksesuarlar
• VHF ve GPS Anten, kablo ve montaj malzemesi

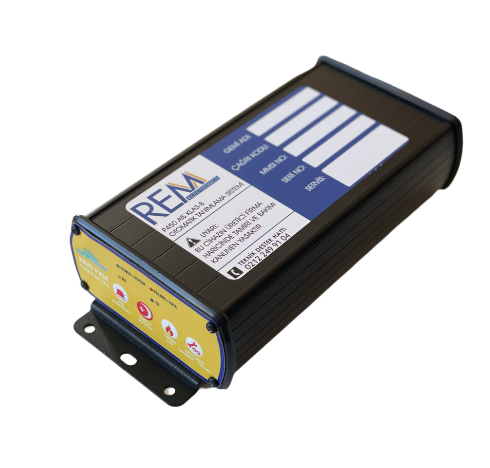

• AIS Transponder
• Güç kabloları – Transponder ve Ara Yüz
